产品中心 > 碟形弹簧三 您现在的位置:网站首页 -> 产品中心

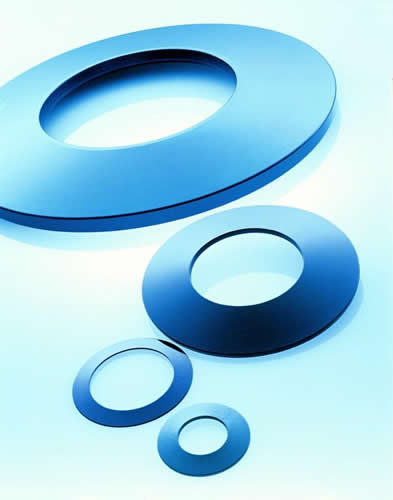

碟形弹簧三
碟形弹簧三


碟形弹簧的特性

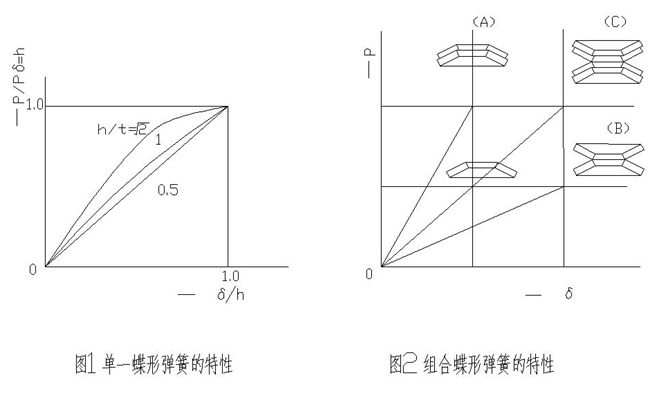

  碟形弹簧的特性和其他弹簧的不同,呈独特的非线性。即随着负荷的增大,弹簧的刚度逐渐变小。而且刚度的变化仅与碟簧的有效高度(h)即板厚(t)的比值(h/t)相关。当=0时,接近线性关系。随着h/t值的增大,刚度的变化也随之增大。如图1所示,h/t值对弹簧特性的影响很大。



   单片碟形弹簧的负荷不够,或压缩量不够时,可以多片组合起来使用。碟簧的组合方式与特性的关系如图2所示,即有如下几种组合方式。

(A)并联组合

多片碟簧方向相同重叠使用,其特性与单一碟簧相比,组合的负荷是组合碟簧数量的倍数。

(B)串联组合

多片弹簧反向重叠使用,其特性为单一碟簧相比,组合的压缩量是组合碟簧数量的倍数。

(C)并串联组合

并串联组合进行串联使用。其特性为单一碟簧相比,碟簧组合的负荷时并联蝶簧的数量的倍数。压缩量是串联数量的倍数。 在实际使用中,当碟簧接近被压平。负荷会急剧的增大。因此使用时对负荷特性要求很高的情况,使用的最大压缩量需控制在有效压缩量的75%以下。
