碟形弹簧一
碟形弹簧一


碟形弹簧具有体积小、储能大、组合使用方便等各种优良特性,广泛应用于国防、冶金、工程、电力、机床等机械行业。质量要求参照 GB/T1972/DIN2093

根据客户使用条件,精选合适的材料,最大限度的满足客户需求。常用材料有60Si2MnA, 50CrVA及各类不锈钢材料。厚度较薄(<1.1mm)的碟形弹簧也可以用高碳刚制造。有防锈、防蚀、防磁或耐热等特殊要求是,也可以用不锈钢、耐热钢、青铜或玻璃钢等材料制造。

碟形弹簧的表面处理方法有发蓝、磷化、电镀、电泳和机械镀锌等

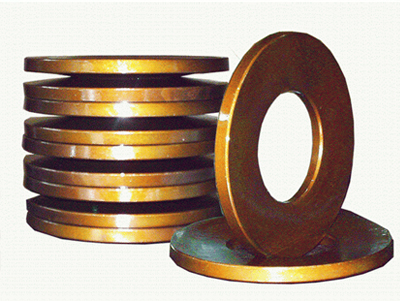

碟形弹簧是用金属板料或锻压坯料而成的截锥形截面的垫圈式弹簧。

普通碟形弹簧规格


D d t ho H ho /t f=0.75 ho
P f σ
8
8
8
4.2
4.2
4.2
0.2
0.3
0.4
0.25
0.25
0.20
0.45
0.55
0.6
1.25
0.83
0.50
39
118
210
0.188
0.188
0.150
1040
1320
1230
10
10
10
5.2
5.2
5.2
0.25
0.40
0.50
0.30
0.30
0.25
0.55
0.70
0.75
1.20
0.75
0.50
58
209
325
0.225
0.250
0.188
972
1290
1230
12.5
12.5
12.5
6.2
6.2
6.2
0.35
0.5
0.7
0.45
0.35
0.3
0.8
0.85
1
1.29
0.70
0.43
151
291
680
0.338
0.263
0.225
1290
1120
1390
14
14
14
7.2
7.2
7.2
0.35
0.5
0.8
0.45
0.4
0.3
0.8
0.9
1.1
1.29
0.80
0.38
123
279
797
0.338
0.300
0.225
1060
1110
1320
16
16
16
8.2
8.2
8.2
0.4
0.6
0.9
0.5
0.45
0.35
0.9
1.05
1.25
1.25
0.75
0.39
154
410
1010
0.375
0.338
0.263
1020
1120
1310
18
18
18
9.2
9.2
9.2
0.45
0.7
1
0.6
0.5
0.4
1.05
1.2
1.4
1.33
0.71
0.40
214
562
1250
0.450
0.375
0.300
1120
1120
1310
20
20
20
10.2
10.2
10.2
0.5
0.8
1.1
0.65
0.55
0.45
1.15
1.35
1.55
1.30
0.69
0.41
254
748
1520
0.488
0.413
0.338
1070
1130
1300
22.5
22.5
22.5
11.2
11.2
11.2
0.6
0.8
1.25
0.8
0.65
0.5
1.4
1.45
1.75
1.33
0.81
0.40
425
707
1930
0.600
0.488
0.375
1240
1090
1310
25
25
25
12.2
12.2
12.2
0.7
0.9
1.5
0.9
0.7
0.55
1.6
1.6
2.05
1.29
0.78
0.37
600
862
2930
0.675
0.525
0.413
1270
1030
1430
28
28
28
14.2
14.2
14.2
0.8
1
1.5
1
0.8
0.65
1.8
1.8
2.15
1.25
0.80
0.43
801
1110
2840
0.750
0.600
0.488
1310
1090
1280
31.5
31.5
31.5
16.3
16.3
16.3
0.8
1.25
1.75
1.05
0.9
0.7
1.85
2.15
2.45
1.31
0.72
0.4
687
1910
3870
0.788
0.675
0.525
1140
1200
1310
35.5
35.5
35.5
18.3
18.3
18.3
0.9
1.25
2
1.15
1
0.8
2.05
2.25
2.8
1.28
0.80
0.40
832
1700
5190
0.863
0.750
0.600
1090
1080
1340
40
40
40
20.4
20.4
20.4
1
1.5
2.25
1.3
1.15
0.9
2.3
2.65
3.15
1.30
0.77
0.40
1020
2620
6500
0.975
0.863
0.675
1070
1150
1340
45
45
45
22.4
22.4
22.4
1.25
1.75
2.5
1.6
1.3
1
2.85
3.05
3.5
1.28
0.74
0.40
1890
3650
7720
1.200
0.975
0.750
1260
1150
1310
50
50
50
25.4
25.4
25.4
1.25
2
3
1.6
1.4
1.1
2.85
3.4
4.1
1.28
0.70
0.43
1550
4760
12000
1.200
1.050
0.825
1040
1150
1430
56
56
56
28.5
28.5
28.5
1.5
2
3
1.95
1.6
1.3
3.45
3.6
4.3
1.30
0.80
0.43
2620
4440
11400
1.463
1.200
0.975
1230
1100
1280
63
63
63
31
31
31
1.8
2.5
3.5
2.35
1.75
1.4
4.15
4.25
4.9
1.31
0.70
0.40
4240
7190
15000
1.763
1.313
1.050
1360
1100
1310
71
71
71
36
36
36
2
2.5
4
2.6
2
1.6
4.6
4.5
5.6
1.5
0.8
0.4
5140
6730
20500
1.950
1.500
1.200
1350
1060
1340
80
80
80
41
41
41
2.25
3
5
2.95
2.3
1.7
5.2
5.3
6.7
1.31
0.77
0.314
6610
10500
33600
2.213
1.725
1.275
1380
1150
1460

D d t t’ ho H ho /t f=0.75 ho
P f σ
90
90
90
46
46
46
2.5
3.5
5
  3.2
2.5
2
5.7
6
7
1.28
0.71
0.40
7680
14200
31400
2.400
1.875
1.500
1300
1120
1310
100
100
100
51
51
51
2.7
3.5
6
  3.5
2.8
2.2
6.2
6.3
8.2
1.30
0.80
0.37
8610
13100
48000
2.630
2.100
1.650
1240
1050
1190
112
112
112
57
57
57
3
4
6
  3.9
3.2
2.5
6.9
7.2
8.5
1.30
0.80
0.42
10500
17800
43700
2.925
2.400
1.875
1230
1100
1240
125
125
125
64
64
64
3.5
5
8
7.5

4.5
3.5
2.6
8
8.5
10.6
1.29
0.70
0.33
15400
29900
85900
3.375
2.625
1.950
1330
1160
1330
140
140
140
72
72
72
3.8
5
8
7.5

4.9
4
3.2
8.7
9
11.2
1.29
0.80
0.40
17200
27900
85200
3.625
3.000
2.400
1260
1110
1280
160
160
160
82
82
82
4.3
6
10
9.4

5.6
4.5
3.5
9.9
10.5
13.5
1.30
0.75
0.35
21800
41000
138000

4.200
3.375
2.625
1250
1110
1340
180
180
180
92
92
92
4.8
6
10
9.4

6.2
5.1
4
11
11.1
13.5
1.29
0.85
0.40
26400
37500
125000

4.625
3.825
3.000
1210
1040
1200
200
200
200
102
102
102
5.5
8
12
7.5
11.25
7
5.6
4.2
12.5
13.6
16.2
1.27
0.70
0.35
36100
76000
183000

5.250
4.200
3.150
1260
1190
1230
225
225
225
112
112
112
6.5
8
12
6.2
7.5
11.25
7.1
6.5
5
13.6
14.5
17
1.09
0.81
0.42
44600
70800
171000

5.325
4.875
3.750
1120
1120
1070
250
250
250
127
127
127
7
10
14
6.7
9.4
13.1
7.8
7
5.6
14.8
17
19.6
1.11
0.70
0.40
50500
119000
249000

5.850
5.250
4.200
1100
1190
1150
